Stop SB-9浸透性コンクリート表面養生材
ストップSB-9

ストップSB-9とはAbout Stop SB-9

環境に優しい水性樹脂塗料
浸透性コンクリート表面養生材

用途

  • コンクリート表面養生材
  • ヘアークラック防止剤

特長

  • コンクリートの表面に浸透し、コンクリート内の水分を封じ込め生コンの初期養生を十分に行い、ヘアークラックを防止。
  • モルタル、ペイント等の仕上材の付着を妨げず、コンクリートの打継にも支障無し。
  • コンクリート面に浸透して強いアルカリ層を作りコンクリート面が周囲の酸性因子により劣化されるのを防ぐ。

特性値

浸透固着して密着する能力が他の追随を許さず最も優れている。剥離力が通常1.2以上あればいいところ、下記の結果によりとても優良であることが判明した。

剥離力試験希釈液を乾燥コンクリートに塗布し養生期間をおいた後の剥離力測定結果。

建築物等への施工時

基本希釈率:3倍

ストップSB-9を3倍希釈し、基材(乾燥コンクリート)に塗布後、養生2週間
JIS A 6909

剥離強度(KN) 4.96
剥離強度(N/mm2) 3.10

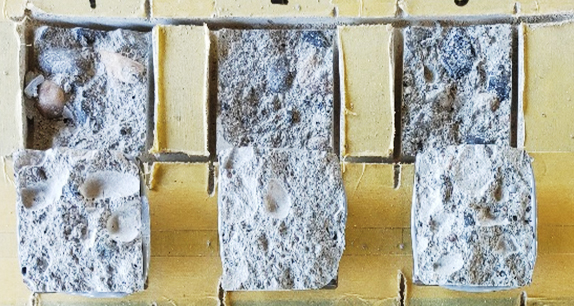

破断ヶ所 コンクリート母材

土木・その他の施工時

基本希釈率:5倍・8倍希釈

ストップSB-9を5倍及び8倍希釈し、基材(乾燥コンクリート)に塗布後、
養生2週間(2022年9月21日~2022年10月5日)

1 2 3 4 平均値
(標準偏差値)

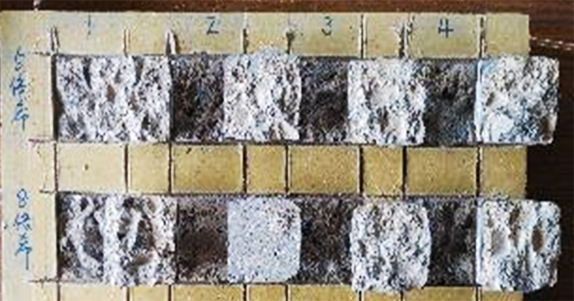

5倍希 剥離強度(KN) 7.63 6.24 5.64 6.17 4.01
(0.53)
剥離強度(N/mm2) 4.77 3.90 3.53 3.88
破断ヶ所 コンクリート
母材
コンクリート
母材
コンクリート
母材
コンクリート
母材
8倍希 剥離強度(KN) 6.15 4.09 5.61 4.94 3.25
(0.56)
剥離強度(N/mm2) 3.84 2.56 3.51 3.09
破断ヶ所 コンクリート
母材
界面剥離
一部コンクリート
母材
コンクリート
母材
コンクリート
母材

使用方法Usage

  1. ストップSB-9:水=1:2(3倍希釈)、ストップSB-9:水=1:4(5倍希釈)を用意する。
  2. コンクリートの最終仕上げの1~2日後、表面に5倍希釈液を均一に噴霧あるいは塗布する。
  3. 仕上げより1週間養生後、表面に3倍希釈液を均一に噴霧あるいは塗布する。
  4. 原液はブルー色ですが、乾燥すれば消滅します。
  5. 塗布面積:3倍希釈の場合:希釈した液1ℓ当たり9~11m²。9ℓ缶×3倍=270ℓ⇒270m²

注意事項

  • 他の物にこぼしたり、塗布したりしないでください。放置すると1時間程で固まり、取れなくなります。
  • 他の物に付いた場合はすぐ水で洗い流してください。
  • 使用した噴霧器はすぐに水を通して洗って下さい。
  • アルカリ性ですので、目や皮膚に付かないようにしてください。付いた場合はすぐに水で洗ってください。
